低温血浆速冻机使用说明

文章出处:网责任编辑:作者:Super贩人气:-发表时间:2014-05-14 14:53:00【



1本产品应水平放置于干燥整洁的室内,要求地位宽敞,空气流通并远离发热物体,不适放置太阳直晒的地方,周围的环境温度应低于25,高于5为宜。

2风冷式采用风冷散热,请用户在实用中必须注意风冷器上的电机风叶运转方向,本产品是吸风向后背拉风,不可向前吸风。否则会引起不制冷。注意速冻机离墙壁保持100公分以上。保持通风散热。

3设备必须单独接地。

4制冷机组应避免在短时间内(5分钟内)的开关运转,应尽量减少开门次数,以减少热量导入,减轻速冻机负荷和箱内温度波动。

5正确接通电源。

6合上并锁紧工作室门。

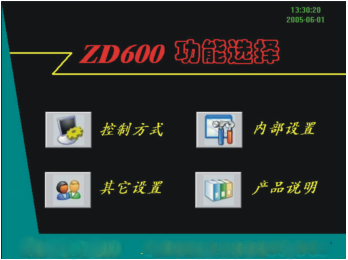

7开启电源开关,触摸屏经预热后,经过欢迎界面自动进入功能选择窗口。

控制方式”———按此键可选择程序控制或定值控制并运行控制器。

“内部设置”———按此键可操作“PID”,“报警”,“系统参数”,“数据导出”

“其它设置”———按此键可设置“定时开机”,“断电状态”

“用户手册”———按此键可查看控制器简易操作手册及维护保养手册

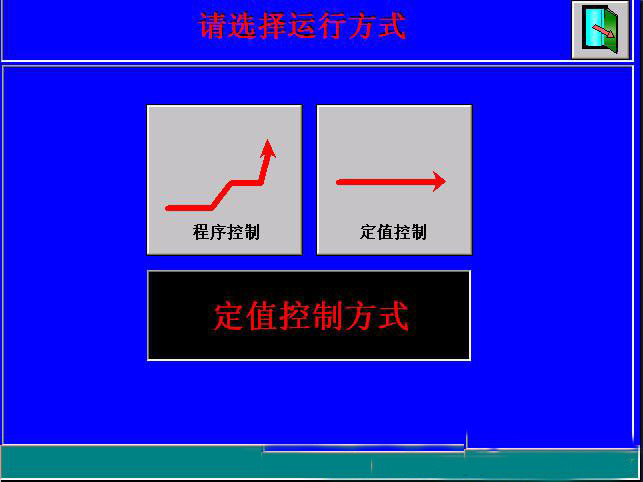

(1) 控制方式选择窗口

用户在此窗口中选择 “程序控制”或 “定值控制”,选择后文本框显示相应选择内容,

选择完毕后进入相应控制窗口。

当前所选的控制方式

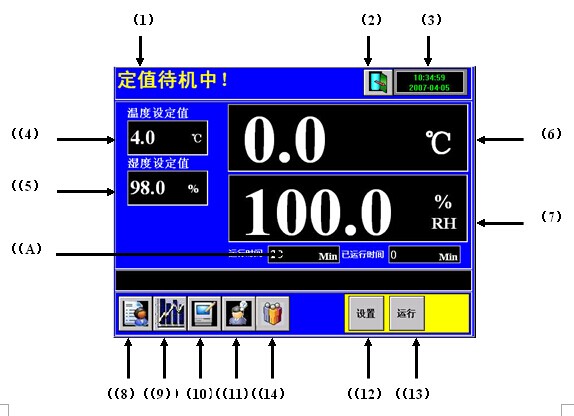

(2) 定值控制窗口

用户在运行方式选择窗口中选择“定值控制”进入定值控制窗口,用户可在此窗口中启动定值控制,及进行各种操作。

图2

说明:

(1) 显示程序运行状态

(2) 退出当前界面键

(3) 系统时间显示

(4) 显示温度设定值

(5) 显示湿度设定值

(6) 显示当前控制箱内实测温度值

(7) 显示当前控制箱内实测湿度值

(8) 详细监控画面键——————按下此键显示详细画面

(9) 实时曲线键———————按下此键进入实时曲线画面

(10) 历史曲线键——————按下此键进入历史曲线画面

(11) PID划分情况和参数设置情况

(12) 进入定值参数设置

(13) 程序运行键(在程序运行时不能退出窗口,要退出一定要先停止运行)

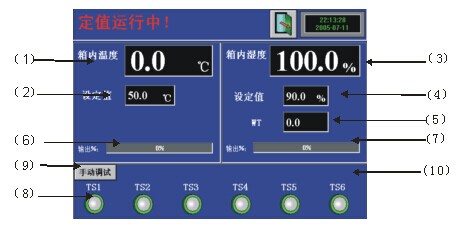

(3) 定值控制详细控制窗口

用户在定值控制窗口中按图2(8)键,进入定值控制详细窗口,按退出键返回定值控制窗口。

图3

说明:

(1) 显示当前控制箱内实测温度

(2) 箱内温度设定值

(3) 显示当前控制箱内实测湿度

(4) 箱内湿度设定值

(5) 显示当前湿球温度值

(6) 箱内温度输出%显示

(7) 箱内湿度输出%显示

(8) 箱内各种信号显示

(9) 按此键可以进入手动信号调试窗口

10)按隐藏键后弹出"TS信号",按此键进入传感器补偿窗口

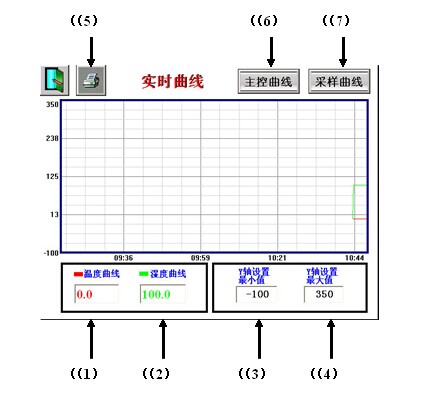

(4) 实时曲线显示窗口

图4

在定值控制或程序控制中按图2(9)键,进入实时曲线显示窗口,在此窗口中可显示90分钟温度测量值实时曲线,用户可根据需求相应改变Y坐标轴数值,以放大缩小曲线显示。如用户需要打印曲线图,则必须备有一台HPdeskjet5168型喷墨打印机,先将打印机接上电源,再连接在ZD600上的USB接口,按控制器屏幕上的打印键即可打印所显示的曲线。



说明:

(1) 显示实时温度值

(2) 显示实时湿度值

(3) Y轴设置最小值(此中最小值是-150

(4) Y轴设置最大值(此中最大值是350

(5) 按此键可驱动指定打印机

(6) 按此键显示主控曲线

(7) 按此键显示采样曲线

用户可以根据自己需要通过改变Y轴坐标数值(此中的(3)和(4))来放大和缩小曲线显示

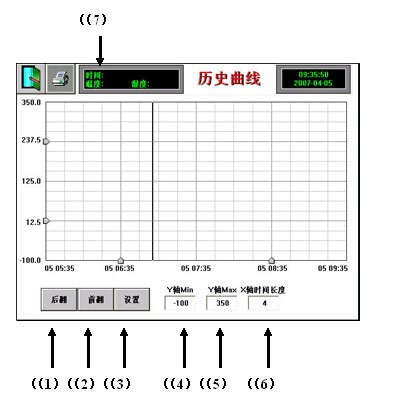

(5) 历史曲线显示窗口

在定值控制或程序控制中按图2(10)键,进入历史曲线显示窗口,在此窗口中可显示温度测量值历史曲线,用户可根据需求相应改变X坐标轴数值。历史曲线可存储最大100天的历史数据,用户可根据需求观察各种历史曲线。

如用户需要打印曲线图,则必须备有一台HPdeskjet5168型喷墨打印机,先将打印机接上电源,再连接在ZD600上的USB接口,按控制器屏幕上的打印键即可打印所显示的曲线。



说明:

(1) 后翻:按此按钮可以看到前一个小时的温/湿度情况

(2) 前翻:按此按钮可以看到后一个小时的温/湿度情况

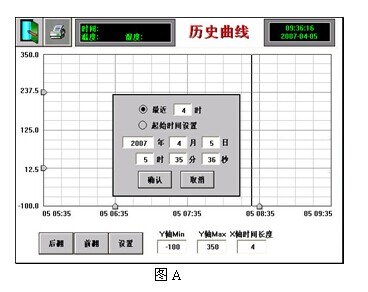

(3) 设置曲线开始时间(如图A)

(4) Y轴的最小值(代表温/湿度)(此中最小值为-150

(5) Y轴的最大值(代表温/湿度)(此中最大值为350

(6) 设置X轴的总时间段(最大为24小时)

(7) 显示所选时间点的温/湿度详细情况

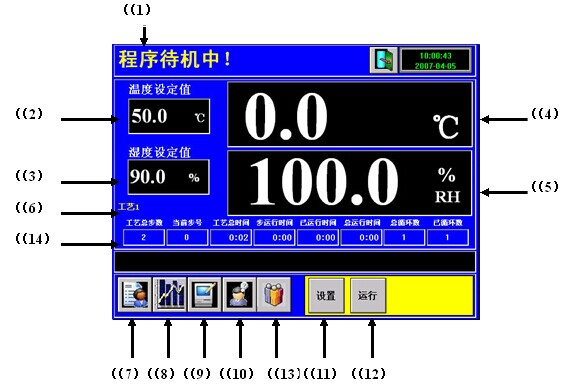

(6) 程序控制窗口

用户在运行方式选择窗口中选择“程序控制”后进入程序控制窗口,在此窗口下用户可设置各种工艺曲线。

图6

说明:

(1) 显示当前程序运行状态

(2) 显示温度设定值

(3) 显示湿度设定值

(4) 显示当前控制箱内实测温度

(5) 显示当前控制箱内实测湿度

(6) 当前运行程序的名称

(7) 详细监控画面键——————按下此键显示详细画面

(8) 实时曲线键———————按下此键进入实时曲线画面

(9) 历史曲线键——————按下此键进入历史曲线画面

(10) PID划分情况和参数设置情况

(11) 进入工艺曲线设置

(12) 程序运行键(程序运行时不能被编辑)

(13) 手动运行键———————按下此键运行系统,放开停止运行

(14) 工艺总步数:显示当前运行程序总的运行步数

            当前步号: 显示当前运行程序的当前运行步的步号

            工艺总时间:当前程序一次循环的总时间(等于所有步时间之和)

            步运行时间:当前步已运行时间(当第一步运行结束,第二步开始运行时,

                 步运行时间从0开始)

            已运行时间:程序一次循环已运行的总时间(当第二次循环开始时已运行时间从0开始)

            总运行时间:程序从一开始到当前所运行的总时间(当程序运行全部结束时总运行时间等于一次循环总时间和循环次数的乘积)

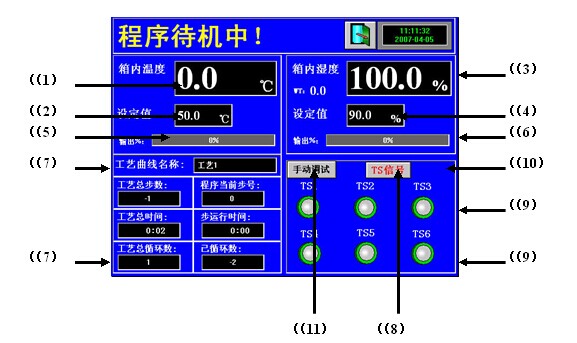

(7) 程序控制详细窗口

用户在程序控制窗口中按图2(8)键,进入程序控制详细监控窗口.在此窗口中用户可观察程序控制中的详细信息。

图7

(1) 显示当前控制箱内实测温度

(2) 箱内温度设定值

(3) 显示当前控制箱内实测湿度

(4) 箱内湿度设定值

(5) 箱内温度输出%显示

(6) 箱内湿度输出%显示

(7) 显示当前运行程序的各项情况(在程序控制窗口中有详细介绍)

(8) 进入“手动信号调试”窗口(“TS信号”键为隐藏键,须手动点击左下角“TS信号”键所在处的地方。)

(9) 各种时标信号显示

(10) 按此“隐藏键”后显示TS进入可设置制造商数据

(11) 进入手动调试与序列号设置界面



程序运行方式与定值控制方式的历史曲线的功能和操作;PID的划分和PID参数设置都一致。

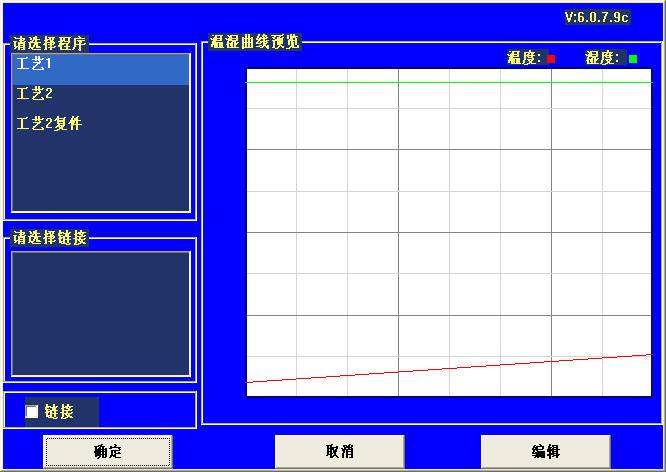

(8) 工艺曲线选择窗口

点击程序控制窗口中“设置”键可以进入下图的界面



用户设置完工艺曲线后,如想运行,先选择所需工艺曲线,选择完毕后曲线预览显示所设工艺曲线折线图,用户确认完毕后按“确定”键即可。

如果需要编辑程序,则可以通过上图中的“编辑”键进入下面窗口进行编辑

对工艺曲线选择窗口(2)的详细说明:

  在程序控制窗口中按“设置”键进入程序工艺设置窗口,在此窗口中用户可设置并保存1000组工艺曲线,其中每组工艺最大步数可达1000步.工艺名可设置为中文。输入中文工艺名时请勿超过5个汉字。

编辑程序:

点击步号1,分别双击小时分钟温度下面数字,弹出数字输入键盘,分别输入速冻所需数据,点击“确认”键确认。

点击步号2,分别双击小时分钟温度下面数字,弹出数字输入键盘,分别输入保存所需数据,点击“确认”键确认。

输入完成后点击保存键,确认后返回。

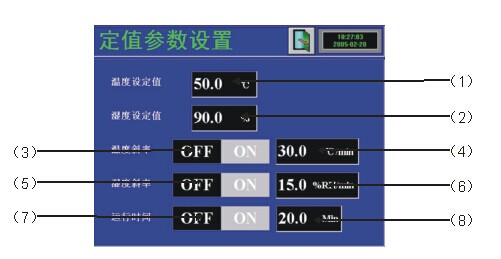

8定值运行:在运行方式选择窗口中选择“定值控制”进入定值控制窗口,在定值控制窗口中按“设置”键,进入定值参数设置窗口,

说明:

1)温度设定值

2)湿度设定值

3)选择温度是走否斜率

4)温度斜率设定值

5)选择湿度是否走斜率

6)湿度斜率设定值

7)选择是否设置运行时间

8)运行时间设定值

a.设置温度设定值:

点击图中的(1)号键,弹出数字输入键盘,输入温度设定值,点击“确认”键确认;或点击“取消”键取消设置

b.设置运行时间功能,即定时时间:

点击图中的(7)号ON键,打开定时器功能;点击OFF键,关闭定时器功能

设定定时时间:点击图中的(8)号键,弹出数字输入键盘,输入时间设定值,点击“确认”键确认;或点击“取消”键取消设置。(设定值范围0~10000min

1).在定值控制窗口中按“运行”键,压缩机启动工作。

2).打开血浆袋吊夹,把血浆袋分别平放在平板上,合上血浆吊夹并扣紧锁扣,等工作室内温度降至60时,打开工作室箱门,将血浆袋吊夹按顺序较快地吊挂在工作室内两横杆凹槽内,合上工作室箱门并锁紧,约50分钟,按“停止”键,打开工作室箱门,取出血浆吊夹。

9程序运行:在运行方式选择窗口中选择“程序控制”后进入程序控制窗口。

点击程序控制窗口中“设置”键可以进入下图的界面

点击“编辑”键进入编辑界面。

点击步号1,分别双击小时分钟温度下面数字,弹出数字输入键盘,分别输入速冻所需数据,点击“确认”键确认。

点击步号2,分别双击小时分钟温度下面数字,弹出数字输入键盘,分别输入保存所需数据,点击“确认”键确认。

输入完成后点击保存键,确认后返回。

在程序控制窗口中按“运行”键,压缩机启动工作,再按“保持”键,等工作室内温度降至60时,放入血浆袋吊夹,按“继续”键,步号1开始运行,进入速冻程序,时间到后自动切换到步号2保存程序。

10如需继续进行血浆速冻可继续按以上操作进行。

11每天工作结束后,请将血浆袋夹放回工作室内,合上工作室门,将温度设定至+5060,进行热风吹干,用水盘处理工作室内排出的水(在箱后背处),15分钟后关闭电源。

12高温杀菌:在潮湿的环境中容易生成各种霉菌,因此特设高温杀菌功能。在定值控制窗口中点击“设置”,把温度设定为100,运行时间设定为60分钟,点击运行时间“ON”起动定时器。在定值控制窗口中点击“运行”开启高温杀菌。杀菌结束后点击运行时间“OFF”关闭定时器。

提示:(1).为缩短工作室血浆吊夹的置换时间,可将血浆袋预先放置于备用的血浆吊夹内,便于迅速置换,减小工作室内温度的上升。

   (2).在置换血浆袋吊夹时,希带上手套,以免冻伤手指。
